Сложная скульптурная поверхность CNC-обработка относится к передовому производственному процессу создания сложных трехмерных скульптурных форм с использованием систем числового программного управления (ЧПУ). Эта технология широко применяется в таких отраслях, как аэрокосмическая, автомобильная, художественная и архитектурная, для производства компонентов или художественных изделий с высокодетализированной нелинейной геометрией, которую сложно или невозможно получить с помощью традиционных методов ручной обработки или литья. Процесс объединяет автоматизированное проектирование (САПР), автоматизированное производство (CAM) и прецизионная обработка Инструменты для преобразования цифровых моделей в физические объекты с высокой точностью и повторяемостью. В этой статье рассматриваются принципы, технологии, методологии, проблемы и приложения сложной скульптурной поверхности CNC-обработка, предоставляя всесторонний обзор его значения в современном производстве и креативных индустриях.

Появление обработки с ЧПУ произвело революцию в производстве, позволив производить сложные геометрические формы с беспрецедентной точностью. Сложные поверхности скульптур, характеризующиеся свободной формой, неплоскими и часто органическими формами, представляют уникальные проблемы из-за их сложных контуров и переменной кривизны. Эти поверхности распространены в различных областях применения: от аэродинамических компонентов самолетов до авангардных архитектурных фасадов и художественных скульптур. Обработка с ЧПУ, с ее способностью управлять многоосевыми инструментами с помощью компьютерного программирования, стала краеугольным камнем технологии изготовления таких поверхностей. В этой статье рассматриваются технические основы, историческая эволюция и практические соображения по обработке с ЧПУ для сложных поверхностей скульптур, а также ее междисциплинарная значимость в инженерии, дизайне и искусстве.

Исторический контекст

Ранние методы обработки

До развития технологии ЧПУ скульптурные поверхности изготавливались с помощью трудоемких ручных процессов или элементарных механических методов. Ремесленники использовали ручные инструменты, такие как долота и напильники, для резьбы по таким материалам, как дерево, камень или металл, в значительной степени полагаясь на мастерство и опыт. Промышленная революция представила механические токарные и фрезерные станки, которые повысили эффективность, но были ограничены простой геометрией, такой как плоские поверхности, цилиндры или базовые кривые. Сложные поверхности, такие как те, которые встречаются в декоративных архитектурных элементах или ранних конструкциях самолетов, требовали обширной ручной отделки, что приводило к несоответствиям и высоким затратам.

Появление числового программного управления

Концепция числового программного управления (ЧПУ) возникла в 1940-х годах, что было обусловлено необходимостью точности в аэрокосмическом производстве. Ранние станки с ЧПУ использовали перфоленту для хранения инструкций по перемещению инструмента, что позволяло производить детали с повторяемостью. Переход к числовому программному управлению в 1960-х годах, которому способствовали достижения в области вычислительной техники, ознаменовал собой поворотный момент. Системы ЧПУ позволили программировать многоосевые станки, способные обрабатывать сложные геометрии. К 1980-м годам интеграция программного обеспечения CAD/CAM позволила конструкторам создавать цифровые модели поверхностей свободной формы, которые можно было напрямую преобразовать в инструкции по обработке, заложив основу для современной обработки сложных скульптурных поверхностей.

Современные достижения

Сегодня обработка сложных поверхностей с ЧПУ выигрывает от высокоскоростных шпинделей, усовершенствованных алгоритмов траектории инструмента и многоосевых станков (3-, 4-, 5-осевых и более). Развитие адаптивной обработки, оптимизации траектории инструмента в реальном времени и аддитивно-вычитающих гибридных систем еще больше расширило возможности технологии ЧПУ. Эти достижения сделали возможной обработку материалов от мягких полимеров до высокопрочных сплавов со сложными деталями поверхности, удовлетворяя потребности отраслей, требующих как функциональной, так и эстетической точности.

Принципы обработки сложных скульптурных поверхностей на станках с ЧПУ

Определение сложных скульптурных поверхностей

Сложные скульптурные поверхности, часто называемые поверхностями свободной формы или неоднородными рациональными B-сплайнами (NURBS), характеризуются нелинейной, гладкой и непрерывной геометрией. В отличие от призматических или линейчатых поверхностей, которые можно описать простыми математическими уравнениями, скульптурные поверхности требуют расширенных математических представлений, таких как кривые NURBS или Безье, для определения их форм. Эти поверхности распространены в дизайнах, где эстетика, аэродинамика или эргономика имеют решающее значение, например, лопатки турбин, панели кузова автомобиля или абстрактные скульптуры.

Основы обработки на станках с ЧПУ

Обработка на станках с ЧПУ подразумевает использование управляемых компьютером инструментов для удаления материала с заготовки, придавая ей нужную форму. Процесс начинается с цифровой модели, созданной в программном обеспечении CAD, которая затем обрабатывается программным обеспечением CAM для создания траекторий инструмента. Эти траектории инструмента определяют движение режущих инструментов по заготовке, учитывая такие факторы, как геометрия инструмента, свойства материала и требования к отделке поверхности. Для сложных поверхностей используются многоосевые станки с ЧПУ, позволяющие инструменту приближаться к заготовке с разных углов, обеспечивая доступ к сложным элементам.

Многоосевая обработка

Сложные скульптурные поверхности часто требуют 5-осевых или более высокоточных станков с ЧПУ, которые обеспечивают вращательные и поступательные степени свободы. 5-осевой станок обычно включает три линейные оси (X, Y, Z) и две оси вращения (A, B или C), что позволяет инструменту динамически ориентироваться относительно заготовки. Такая гибкость имеет решающее значение для обработки поднутрений, глубоких полостей и непрерывных кривых без изменения положения заготовки, что может привести к ошибкам.

Ключевые технологии в обработке сложных скульптурных поверхностей

Интеграция с CAD/CAM

Рабочий процесс обработки сложных поверхностей начинается с программного обеспечения CAD, где проектировщики создают цифровую модель поверхности скульптуры. Распространенное программное обеспечение включает SolidWorks, Autodesk Fusion 360 и Rhino, которые поддерживают моделирование на основе NURBS для произвольных форм. Модель CAD импортируется в программное обеспечение CAM (например, Mastercam, Siemens NX или PowerMill), которое генерирует траектории инструмента на основе геометрии, стратегии обработки и свойств материала. Расширенные системы CAM предлагают такие функции, как обнаружение столкновений, оптимизация траектории инструмента и моделирование, чтобы гарантировать безошибочную обработку.

Стратегии генерации траектории инструмента

Генерация траектории инструмента имеет решающее значение для достижения высококачественной отделки поверхности на сложных геометриях. Общие стратегии включают:

• Зигзагообразные траектории инструмента: Инструмент движется вперед-назад, что подходит для черновой обработки.

• Спиральные траектории инструмента: Инструмент движется по непрерывной спирали, идеально подходит для отделки гладких поверхностей.

• Траектории инструмента поточной линии: Инструмент повторяет естественную кривизну поверхности, сводя к минимуму следы от инструмента.

• Адаптивная очистка: Динамически регулирует траекторию инструмента для поддержания постоянных усилий резания, снижая износ инструмента.

Каждая стратегия выбирается на основе сложности поверхности, материала и желаемой отделки. Например, спиральные траектории инструмента предпочтительны для органических форм, чтобы избежать видимых следов инструмента, в то время как адаптивная очистка используется для высокоскоростной черновой обработки твердых материалов, таких как титан.

Станки и конфигурации

Станки с ЧПУ для сложных поверхностей варьируются от 3-осевых фрезерных станков до современных 5-осевых обрабатывающих центров. Ключевые конфигурации включают:

• Вертикальные обрабатывающие центры (VMC): Подходит для 3-осевых операций на относительно простых поверхностях.

• Горизонтальные обрабатывающие центры (HMC): Обеспечивает лучшую эвакуацию стружки при тяжелой обработке.

• 5-осевые обрабатывающие центры: обеспечивают гибкость, необходимую для сложных поверхностей, с такими конфигурациями, как поворотные столы или поворотные головки.

• Гибридные машины: Объедините аддитивные (например, 3D-печать) и субтрактивные (обработка на станках с ЧПУ) процессы для создания сложных деталей с внутренними особенностями.

Режущие инструменты

Выбор режущих инструментов существенно влияет на эффективность обработки и качество поверхности. К распространенным инструментам относятся:

• Шариковые концевые фрезы: Идеально подходит для отделки сложных поверхностей благодаря сферическому кончику, который повторяет изогнутую геометрию.

• Фрезы с плоским концом: Используется для черновой обработки и плоских поверхностей.

• Торовые фрезы: Сочетают в себе преимущества фрез с шаровидным и плоским концом, обеспечивая универсальность для получистовой обработки.

• Специализированные инструменты: Например, фрезы-леденцы для поднутрений или конические инструменты для глубоких полостей.

Инструментальные материалы, такие как твердый сплав, быстрорежущая сталь (HSS) или инструменты с алмазным покрытием, выбираются в зависимости от материала заготовки и условий обработки.

Материалы для обработки сложных скульптурных поверхностей

Сложные поверхности скульптур обрабатываются из широкого спектра материалов, каждый из которых представляет уникальные проблемы и требования. В следующей таблице сравниваются распространенные материалы, используемые в обработке на станках с ЧПУ для сложных поверхностей:

Особенности материала

• Драгоценные металлы : Требуются надежные системы инструментов и охлаждения для управления теплом и силами резания. Например, низкая теплопроводность титана требует использования охлаждающей жидкости для предотвращения перегрева инструмента.

• пластики: Требуются острые инструменты и низкая скорость резки, чтобы избежать плавления или деформации.

• композиты: Для минимизации расслоения и обеспечения чистоты реза требуются специализированные инструменты, такие как поликристаллический алмаз (PCD).

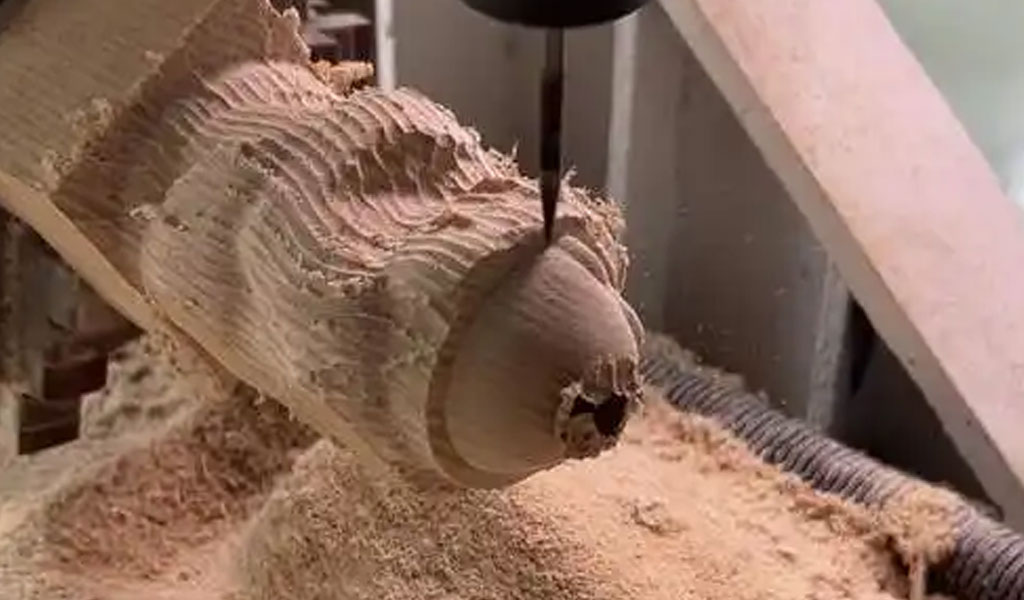

• Дерево: Требуются системы пылеудаления и инструменты, рассчитанные на обработку волокон разного направления.

Рабочий процесс обработки

Фаза проектирования

Процесс начинается с создания 3D-модели в программном обеспечении CAD. Дизайнеры определяют поверхность скульптуры с помощью NURBS, сеток или параметрических методов моделирования. Модель должна учитывать производственные ограничения, такие как доступность инструмента и свойства материала. На этом этапе указываются допуски и требования к отделке поверхности, чтобы направлять генерацию траектории инструмента.

Планирование траектории движения инструмента

Программное обеспечение CAM анализирует модель CAD для создания траекторий инструмента. Ключевые соображения включают:

• черновая обработка: Удаляет сыпучий материал, используя высокие скорости подачи и большие инструменты для приближения к окончательной форме.

• Получистовая обработка: Обрабатывает поверхность инструментами меньшего размера, уменьшая количество шагов и повышая точность.

• Отделка: Достигает конечного качества поверхности с помощью точных инструментов и оптимизированных траекторий движения инструмента, таких как поточные или спиральные траектории.

• Постобработка: Преобразует траектории инструмента в специфичный для станка G-код, учитывающий кинематику и контроллер станка с ЧПУ.

Выполнение обработки

Заготовка закрепляется на станке с ЧПУ с помощью приспособления как тиски, зажимы или вакуумные столы. Машина выполняет G-код, управляя перемещениями инструмента, скоростью вращения шпинделя и скоростью подачи. Операторы отслеживают процесс на предмет таких проблем, как износ инструмента, вибрация или дефекты материала, используя обратную связь в реальном времени от датчиков в передовых системах.

Постобработка

После обработки деталь может пройти финишную обработку, например, полировку, пескоструйную обработку или нанесение покрытия для улучшения эстетики или функциональности. Проверка с использованием координатно-измерительных машин (КИМ) или лазерных сканеров гарантирует, что деталь соответствует требованиям к размерам и качеству поверхности.

Проблемы обработки сложных скульптурных поверхностей

Геометрическая сложность

Нелинейная природа поверхностей скульптуры усложняет планирование траектории инструмента. Поднутрения, крутые уклоны и переменная кривизна требуют многокоординатной обработки и точной ориентации инструмента, чтобы избежать столкновений и обеспечить доступность.

Износ и прогиб инструмента

Сложные поверхности часто требуют длительного контакта инструмента, что приводит к износу, особенно в случае твердых материалов, таких как титан или инструментальная сталь. Также может происходить отклонение инструмента, что приводит к неточности размеров. Такие стратегии, как адаптивная обработка и высокоскоростные шпиндели, смягчают эти проблемы.

Качество отделки поверхности

Достижение гладкой поверхности без дефектов является сложной задачей из-за следов инструмента, вибраций или свойств материала. Финишная обработка траекторий инструмента, например, поточная или спиральная, а также методы постобработки, например, полировка, имеют решающее значение для высококачественных результатов.

Вычислительные требования

Генерация траекторий инструмента для сложных поверхностей требует значительных вычислительных ресурсов. Программное обеспечение CAM должно обрабатывать большие наборы данных, оптимизировать траектории инструмента и моделировать обработку для обнаружения ошибок, что может быть трудоемким для сложных конструкций.

Вариативность материала

Такие материалы, как композиты или дерево, проявляют анизотропные свойства, что затрудняет обработку. Например, полимеры, армированные углеродным волокном (CFRP), могут расслаиваться, если используются неправильные инструменты или параметры, а направление волокон древесины влияет на качество поверхности.

Применение сложной обработки скульптурных поверхностей на станках с ЧПУ

Аэрокосмическая индустрия

В аэрокосмической отрасли сложные поверхности имеют решающее значение для таких компонентов, как лопатки турбин, обшивка крыльев и панели фюзеляжа. Эти детали требуют точных аэродинамических профилей и жестких допусков. Например, изогнутая геометрия лопатки турбины повышает эффективность, а обработка на станках с ЧПУ обеспечивает точность ее производства.

Автомобильная

Автомобильная промышленность использует сложную обработку поверхности для кузовных панелей, внутренней отделки и форм для композитных деталей. Свободные конструкции улучшают эстетику и аэродинамику, как это видно в высокопроизводительных транспортных средствах, таких как спортивные автомобили.

Искусство и скульптура

Художники используют обработку на станках с ЧПУ для создания сложных скульптур из таких материалов, как металл, дерево или камень. Технология позволяет реализовывать цифровые проекты с высокой точностью, позволяя создавать крупномасштабные или высокодетализированные работы, которые было бы непрактично выполнять вручную.

Архитектура

Архитектурные элементы, такие как изогнутые фасады, декоративные панели или структурные компоненты, выигрывают от обработки на станках с ЧПУ. Такие проекты, как Музей Гуггенхайма в Бильбао, демонстрируют использование сложных поверхностей для достижения знаковых дизайнов.

Медицинские приборы

В медицинской сфере обработка на станках с ЧПУ позволяет производить имплантаты и протезы со сложной геометрией, адаптированной к анатомии пациента. Например, черепные имплантаты требуют точных органических форм, чтобы идеально соответствовать костным структурам человека.

Сравнение технологий обработки на станках с ЧПУ

В следующей таблице сравниваются различные технологии обработки на станках с ЧПУ для сложных скульптурных поверхностей:

Будущие тенденции

Искусственный интеллект и машинное обучение

ИИ и машинное обучение трансформируют обработку с ЧПУ, оптимизируя траектории инструмента, прогнозируя износ инструмента и автоматизируя планирование процесса. Например, CAM-системы на основе ИИ могут анализировать геометрию поверхности, чтобы выбрать наиболее эффективную стратегию обработки, сокращая время цикла и улучшая качество поверхности.

Аддитивно-вычитающее интегрирование

Гибридные производственные системы, объединяющие аддитивные (3D-печать) и субтрактивные (обработка на станках с ЧПУ) процессы, набирают обороты. Эти системы позволяют создавать сложные внутренние структуры с помощью аддитивных методов, а затем выполнять прецизионную обработку для достижения жестких допусков и гладких поверхностей.

Высокоскоростная обработка

Достижения в области технологии шпинделя и инструментальных материалов позволяют производить высокоскоростную обработку, сокращая время цикла и улучшая качество обработки поверхности. Это особенно полезно для сложных поверхностей, где операции по отделке требуют много времени.

Устойчивая обработка

Устойчивость становится все более важной проблемой в производстве. Такие методы, как сухая обработка, минимальное количество смазки (MQL) и переработка отходов обработки, внедряются для снижения воздействия на окружающую среду. Для сложной обработки поверхностей ключевым моментом является оптимизация траекторий инструмента для минимизации отходов материала.

Сферы деятельности

Авиакосмическая промышленность: производство турбинных лопаток

Ведущий производитель аэрокосмической техники использует 5-осевую обработку с ЧПУ для производства турбинных лопаток из титановых сплавов. Лопасти имеют сложные аэродинамические поверхности, требующие жестких допусков (±0.01 мм). Процесс включает черновую обработку плоскими фрезами, получистовую обработку тороидальными фрезами и чистовую обработку сферическими фрезами. Адаптивные траектории инструмента сокращают время цикла на 20%, а инструменты с алмазным покрытием минимизируют износ.

Искусство: Крупномасштабная металлическая скульптура

Художник сотрудничал с предприятием по обработке на станках с ЧПУ для создания 5-метровой скульптуры из нержавеющей стали с плавными органическими формами. Дизайн был смоделирован в Rhino, а траектории движения инструмента были созданы с помощью PowerMill. Для обработки поверхности использовался 5-осевой станок с поворотной головкой, после чего была проведена полировка для достижения зеркального блеска. Проект продемонстрировал способность ЧПУ объединять искусство и технологии.

Автомобилестроение: кузовные панели из углеродного волокна

Автомобильная компания обработала кузовную панель из армированного углеродным волокном полимера (CFRP) для спортивного автомобиля. Сложная кривизна панели потребовала 5-осевого станка с инструментами PCD для предотвращения расслоения. Траектории движения инструмента Flowline обеспечили гладкую поверхность, а контроль после обработки подтвердил точность размеров в пределах ±0.05 мм.

Заключение

Обработка сложных скульптурных поверхностей с ЧПУ представляет собой вершину современного производства, сочетающую передовые технологии с креативным и функциональным дизайном. Используя многокоординатные станки, сложное программное обеспечение CAD/CAM и специализированные инструменты, этот процесс позволяет производить сложные геометрии с высокой точностью и повторяемостью. Несмотря на такие проблемы, как износ инструментов, вычислительная сложность и изменчивость материалов, постоянные достижения в области ИИ, гибридного производства и устойчивых методов расширяют его возможности. От аэрокосмических компонентов до художественных шедевров сложная обработка поверхностей продолжает формировать отрасли и вдохновлять инновации, подчеркивая свою важную роль на стыке инженерии и эстетики.
