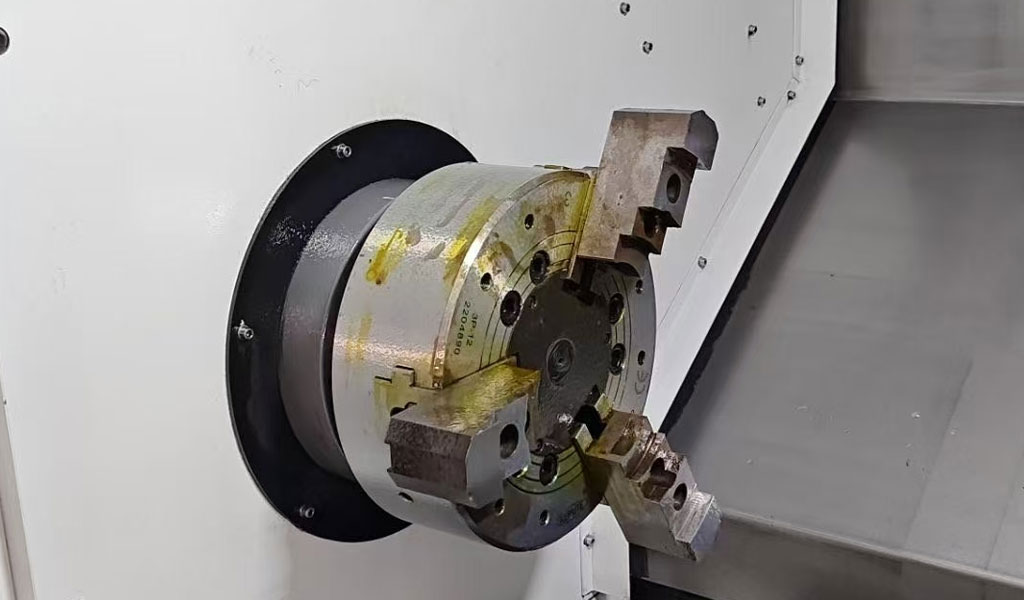

Станки с числовым программным управлением (ЧПУ) играют ключевую роль в современном производстве, позволяя производить сложные компоненты с высокой точностью и повторяемостью. Точность станков с ЧПУ является критическим фактором, определяющим качество обрабатываемых деталей, влияя на такие отрасли, как аэрокосмическая, автомобильная, производство медицинских приборов и электроника. Точность в этом контексте относится к способности станка с ЧПУ производить детали в пределах заданных допусков размеров и требований к чистоте поверхности. Достижение и поддержание этой точности включает понимание многогранных причин неточностей и реализацию стратегий по их снижению. В этой статье рассматриваются причины колебаний точности станков с ЧПУ, факторы, влияющие на их точность, и комплексные стратегии, используемые для повышения и поддержания точности. Она также включает сравнительные таблицы для разъяснения ключевых концепций и технических характеристик.

Основы точности станков с ЧПУ

Станки с ЧПУ работают, выполняя запрограммированные инструкции по управлению движением режущих инструментов и заготовок. Точность в CNC-обработка количественно определяется с помощью таких показателей, как точность размеров, точность позиционирования, повторяемость и качество обработки поверхности. Точность размеров относится к тому, насколько точно обработанная деталь соответствует указанным размерам, в то время как точность позиционирования указывает на способность машины перемещаться в запрограммированную координату. Повторяемость измеряет последовательность достижения одного и того же результата в ходе нескольких операций, а качество обработки поверхности относится к текстуре и качеству обработанной поверхности.

Точность станков с ЧПУ зависит от сочетания механических, термических, экологических и эксплуатационных факторов. Эти факторы взаимодействуют сложным образом, делая управление точностью многопрофильной задачей. Например, механические неточности могут быть следствием износа компонентов или несоосности, в то время как термические эффекты могут вызывать расширение или сжатие компонентов станка. Условия окружающей среды, такие как вибрации или влажность, и эксплуатационные параметры, такие как износ инструмента или ошибки программирования, еще больше усложняют ландшафт точности.

Ключевые показатели точности

Для обеспечения структурированного понимания в следующей таблице приведены основные показатели точности станков с ЧПУ и их определения:

Эти показатели служат ориентирами для оценки производительности станков с ЧПУ и определяют разработку стратегий повышения точности.

Причины колебаний точности в станках с ЧПУ

Изменения точности в станках с ЧПУ возникают из-за множества источников, которые можно в целом разделить на механические, термические, экологические и эксплуатационные факторы. Каждая категория охватывает определенные проблемы, которые способствуют неточности, и понимание этих причин имеет важное значение для разработки эффективных стратегий смягчения.

Механические факторы

Механические факторы являются одними из основных факторов, влияющих на точность вариаций в станках с ЧПУ. Эти факторы относятся к физическим компонентам станка, включая его структуру, подшипникомs, направляющие и приводные системы.

1. Геометрические ошибки

Геометрические ошибки возникают из-за несовершенств конструкции станка, таких как неперпендикулярность осей, несоосность направляющих или неточности шпинделя. Эти ошибки приводят к отклонениям в траектории инструмента, что влияет на размерную и позиционную точность. Например, отсутствие перпендикулярности между осями X и Y может вызвать угловые ошибки в обрабатываемых элементах.

2. Люфт

Люфт — это люфт или зазор между сопрягаемыми компонентами, такими как шестеренкуs или шариковые винты в системе привода машины. Когда направление движения меняется на противоположное, люфт может вызвать задержку перемещения инструмента, что приводит к неточности позиционирования. Высокоточные станки с ЧПУ часто используют предварительно нагруженные шариковые винты или системы прямого привода для минимизации люфта.

3. Износ компонентов

Со временем механические компоненты, такие как подшипники, направляющие и шпиндели, изнашиваются, что приводит к увеличению трения, вибрации и снижению точности. Например, изношенные подшипники в шпинделе могут вызвать биение, когда инструмент или заготовка качаются, что ухудшает качество поверхности и точность размеров.

4. Структурная деформация

Жесткость конструкции станка имеет решающее значение для поддержания точности при режущих усилиях. Недостаточная жесткость может привести к прогибу или деформации станины станка, колонн или шпинделя, особенно при тяжелой обработке. Эта деформация изменяет относительное положение инструмента и заготовки, что приводит к ошибкам.

Тепловые факторы

Тепловые эффекты являются существенным источником колебаний точности в станках с ЧПУ. Изменения температуры, будь то от внутренних источников тепла (например, двигателей, подшипников) или внешних условий окружающей среды, вызывают тепловое расширение или сжатие компонентов станка, что приводит к неточностям размеров.

1. Тепловое расширение

Материалы, используемые в станках с ЧПУ, такие как сталь или чугун, расширяются или сжимаются при изменении температуры. Например, повышение температуры на 1°C может привести к расширению стального компонента примерно на 12 мкм на метр. Если шпиндель или станина станка расширяются неравномерно, положение инструмента относительно заготовки смещается, что влияет на точность.

2. Выработка тепла

Тепло выделяется во время обработки из-за трения в подшипниках, двигателях и самого процесса резки. Например, высокоскоростные шпиндели могут выделять значительное количество тепла, вызывая локальное расширение корпуса шпинделя. Это изменяет положение инструмента и влияет на точность, особенно при длительных операциях обработки.

3. Температурные градиенты

Неравномерное распределение температуры или температурные градиенты по всей структуре машины усугубляют проблемы точности. Например, если одна сторона станины машины теплее другой из-за близости к источнику тепла, станина может деформироваться, что приведет к смещению осей и геометрическим ошибкам.

Факторы окружающей среды

Рабочая среда станков с ЧПУ играет решающую роль в их точности. Внешние условия, такие как температура, влажность и вибрации, могут приводить к ошибкам, которые трудно контролировать.

1. Изменения температуры окружающей среды

Колебания температуры в цехе влияют на компоненты станка и заготовку. Например, внезапное изменение температуры окружающей среды может привести к расширению или сжатию заготовки во время обработки, что приведет к неточностям размеров.

2. Вибрации

Вибрации от близлежащих машин, движения по полу или даже самого станка с ЧПУ (например, несбалансированные шпиндели) могут вызывать ошибки. Эти вибрации заставляют инструмент или заготовку колебаться, что ухудшает качество обработки поверхности и точность размеров.

3. Влажность и пыль

Высокая влажность может привести к коррозии деталей машины, а пыль и мусор могут скапливаться на направляющих или датчиках, что влияет на плавность работы и точность. прецизионная обработкадаже небольшие загрязнения могут стать причиной значительных ошибок.

Эксплуатационные факторы

Эксплуатационные факторы охватывают аспекты обработки на станках с ЧПУ, связанные с человеческим фактором, программированием и инструментом, которые влияют на точность.

1. Ошибки программирования

Неправильные или неоптимальные программы ЧПУ могут привести к проблемам с точностью. Например, ошибки в расчетах траектории инструмента, неправильные скорости подачи или неправильная компенсация износа инструмента могут привести к неточностям размеров. Кроме того, неадекватная постобработка файлов CAD/CAM может привести к ошибкам во время выполнения программы.

2. Износ инструмента

Режущие инструменты со временем изнашиваются из-за трения и нагрева, что изменяет их геометрию и производительность резки. Изношенные инструменты могут создавать слишком большие или слишком малые элементы, грубые поверхности и следы вибрации, что снижает точность. Износ инструмента особенно важен в высокоточных применениях, таких как микрообработка.

3. Навыки оператора

Навыки и опыт оператора станка влияют на точность. Неправильная настройка, например, неправильное крепление заготовки или калибровка инструмента, может привести к ошибкам. Кроме того, неспособность контролировать условия обработки или корректировать параметры в ответ на износ инструмента может поставить под угрозу точность.

4. Параметры резки

Неправильные параметры резки, такие как чрезмерные скорости подачи, скорости вращения шпинделя или глубина резания, могут привести к проблемам с точностью. Например, высокие скорости подачи могут вызвать отклонение инструмента или вибрацию, а чрезмерные силы резания могут деформировать заготовку или конструкцию машины.

Сравнительный анализ причин

В следующей таблице сравниваются основные причины колебаний точности, их влияние и типичные подходы к смягчению последствий:

В этой таблице подчеркивается разнообразие проблем, связанных с точностью, и необходимость целенаправленных стратегий для устранения каждой причины.

Стратегии повышения точности станков с ЧПУ

Достижение и поддержание высокой точности в станках с ЧПУ требует сочетания улучшений конструкции, передовых технологий, передовых методов эксплуатации и контроля окружающей среды. В следующих разделах подробно описываются стратегии, используемые для устранения причин колебаний точности и повышения общей точности.

Механическое проектирование и строительство

Механическая конструкция станков с ЧПУ является основой их точности. Высокоточные станки включают в себя передовые материалы, прочные конструкции и прецизионные компоненты для минимизации ошибок.

1. Конструкции высокой жесткости

Для снижения структурной деформации станки с ЧПУ проектируются из материалов высокой жесткости, таких как чугун или гранит, которые обеспечивают отличное демпфирование и устойчивость. Анализ конечных элементов (FEA) используется на этапе проектирования для оптимизации структуры станка, обеспечивая минимальный прогиб под действием сил резания. Например, станины станков коробчатого типа с усиленными ребрами повышают жесткость и снижают вибрацию.

2. Прецизионные направляющие и подшипники

Линейные направляющие с низким трением и высокой жесткостью используются для обеспечения плавного и точного движения. Роликовые или гидростатические направляющие предпочтительны в высокоточных станках из-за их превосходной грузоподъемности и демпфирующих свойств. Аналогично, высокоточные радиально-упорные подшипники или аэростатические подшипники используются в шпинделях для минимизации биения и вибрации.

3. Устранение люфта

Для устранения люфта современные станки с ЧПУ используют предварительно нагруженные шариковые винты или линейные двигатели. Линейные двигатели, которые обеспечивают прямое движение без механической передачи, обеспечивают исключительную точность и отзывчивость, особенно в высокоскоростных приложениях обработки. Например, станки с ЧПУ с линейным двигателем могут достигать точности позиционирования ниже ±0.001 мм.

4. Механизмы компенсации ошибок

Геометрические ошибки смягчаются с помощью аппаратной и программной компенсации. Аппаратные решения включают точное выравнивание во время сборки и использование лазерной интерферометрии для калибровки. Программная компенсация ошибок включает отображение кинематических ошибок машины и корректировку траекторий инструмента в реальном времени для исправления отклонений. Например, компенсация объемной ошибки (VEC) учитывает ошибки по всему рабочему пространству, повышая общую точность.

Термическое управление

Тепловое управление имеет решающее значение для поддержания точности в станках с ЧПУ, особенно в высокоскоростных или длительных операциях. Стратегии направлены на минимизацию тепловыделения, эффективное рассеивание тепла и компенсацию тепловых эффектов.

1. Активные системы охлаждения

Активные системы охлаждения, такие как шпиндели и станины с жидкостным охлаждением, используются для рассеивания тепла, выделяемого во время обработки. Например, охлаждающая жидкость, циркулирующая через корпус шпинделя, поддерживает стабильную температуру, снижая тепловое расширение. Аналогично, масляные или воздушные системы с контролируемой температурой охлаждают направляющие и подшипники, обеспечивая постоянную производительность.

2. Алгоритмы термокомпенсации

Продвинутые контроллеры ЧПУ включают алгоритмы термокомпенсации, которые корректируют положение инструмента на основе измерений температуры в реальном времени. Датчики, встроенные в конструкцию станка, отслеживают изменения температуры, а система управления применяет поправки для учета теплового расширения. Например, расширение шпинделя на 0.01 мм можно компенсировать, отрегулировав положение инструмента по оси Z.

3. Теплоизоляция

Чтобы минимизировать воздействие внешних источников тепла, станки с ЧПУ оснащаются тепловыми экранами или изоляцией. Например, помещение станка в терморегулируемый шкаф изолирует его от колебаний температуры окружающей среды. Кроме того, отделение тепловыделяющих компонентов, таких как двигатели, от критических по точности зон станка снижает температурные градиенты.

4. Циклы разминки

Перед обработкой станки с ЧПУ часто проходят циклы прогрева для стабилизации температуры. Во время этого процесса шпиндель и оси работают на низких скоростях для равномерного распределения тепла, минимизируя температурные градиенты. Циклы прогрева особенно важны для сверхточной обработки, где даже небольшие колебания температуры могут привести к значительным ошибкам.

Экологический контроль

Контроль рабочей среды имеет решающее значение для поддержания точности станков с ЧПУ, особенно в таких высокоточных отраслях, как аэрокосмическая промышленность и производство медицинских приборов.

1. Помещения с контролируемым климатом

Прецизионные станки с ЧПУ часто размещаются в цехах с контролируемым климатом, где температура и влажность строго регулируются. Например, колебания температуры в пределах ±1°C и влажность в пределах 40–60% являются типичными требованиями для высокоточной обработки. Чистые помещения с кондиционированием воздуха и фильтрацией HEPA еще больше уменьшают количество пыли и загрязняющих веществ.

2. Виброизоляция

Для снижения вибраций станки с ЧПУ устанавливаются на виброгасящие фундаменты или системы активной изоляции. Эти системы используют пневматические или пьезоэлектрические приводы для противодействия внешним вибрациям в режиме реального времени. Кроме того, балансировочные шпиндели и инструменты минимизируют внутренние вибрации, улучшая качество поверхности и точность.

3. Условия чистого помещения

В отраслях, требующих сверхточной обработки, таких как производство полупроводников, станки с ЧПУ работают в чистых помещениях со строгим контролем пыли и частиц. Регулярная очистка направляющих, датчиков и заготовок предотвращает влияние загрязнений на точность. Например, одна частица пыли на направляющей может вызвать позиционную погрешность в несколько микрометров.

Лучшие операционные практики

Операционные стратегии направлены на оптимизацию программирования, управления инструментами, обучения операторов и параметров резки для повышения точности.

1. Расширенное программное обеспечение CAM.

Программное обеспечение для автоматизированного производства (CAM) играет решающую роль в создании точных траекторий инструмента. Современные CAM-системы имитируют процесс обработкиes для выявления потенциальных ошибок, таких как столкновения или отклонение инструмента, перед выполнением. Кроме того, адаптивные стратегии траектории инструмента, такие как трохоидальное фрезерование, снижают силы резания и повышают точность в сложных геометриях.

2. Мониторинг состояния инструмента

Системы мониторинга состояния инструмента в реальном времени (TCM) используют датчики для обнаружения износа, поломки или прогиба инструмента во время обработки. Например, датчики акустической эмиссии могут определять изменения в звуке резания, указывающие на износ инструмента. Системы TCM позволяют своевременно заменять инструмент или настраивать параметры, обеспечивая постоянную точность.

3. Обучение операторов

Комплексные программы обучения операторов подчеркивают правильную настройку машины, калибровку инструмента и мониторинг процесса. Операторов обучают распознавать признаки проблем с точностью, такие как следы вибрации или отклонения размеров, и предпринимать корректирующие действия. Стандартизированные рабочие процедуры (СОП) дополнительно обеспечивают согласованность между сменами.

4. Оптимизированные параметры резки

Выбор оптимальных параметров резания, таких как скорость подачи, скорость вращения шпинделя и глубина резания, имеет решающее значение для точности. Например, более низкие скорости подачи и более мелкие резы уменьшают отклонение инструмента и вибрацию, улучшая качество обработки поверхности. Адаптивные системы управления автоматически регулируют параметры на основе обратной связи в реальном времени, например, силы резания или температуры инструмента.

Передовые технологии для повышения точности

Новые технологии кардинально меняют точность станков с ЧПУ, обеспечивая беспрецедентный уровень точности и повторяемости.

1. Сверхточные станки

Сверхточные станки с ЧПУ, разработанные для таких областей применения, как оптика и производство полупроводников, достигают точности ниже ±0.0001 мм. Эти станки используют алмазные токарные инструменты, аэростатические шпиндели и гранитные станины для минимизации ошибок. Например, токарный станок с алмазным точением может производить зеркальные поверхности с шероховатостью (Ra) ниже 0.01 мкм.

2. Метрология в процессе производства

Метрология в процессе обработки интегрирует измерительные системы, такие как лазерные сканеры или контактные датчики, в станок с ЧПУ. Эти системы измеряют заготовку во время обработки, позволяя в реальном времени выполнять корректировки для поддержания точности. Например, лазерный сканер может обнаружить отклонение в 0.001 мм в обработанном элементе и соответствующим образом скорректировать траекторию инструмента.

3. Искусственный интеллект и машинное обучение

Искусственный интеллект (ИИ) и машинное обучение (МО) все чаще используются для оптимизации обработки на станках с ЧПУ. Алгоритмы ИИ прогнозируют износ инструмента, тепловое расширение или вибрацию на основе исторических данных и входных данных датчиков, что позволяет вносить упреждающие исправления. Например, модель МО может корректировать параметры резки для минимизации шероховатости поверхности в режиме реального времени.

4. Гибридное производство

Гибридное производство объединяет аддитивные и субтрактивные процессы в одном станке с ЧПУ, предлагая уникальные преимущества точности. Например, гибридный станок может печатать на 3D-принтере деталь почти чистой формы, а затем обрабатывать ее с жесткими допусками, сокращая отходы материала и повышая точность сложных геометрий.

Сравнительный анализ прецизионных стратегий

В следующей таблице сравниваются основные стратегии повышения точности станков с ЧПУ, их преимущества и проблемы внедрения:

В этой таблице показаны компромиссы между преимуществами точности и трудностями внедрения, что помогает производителям выбирать подходящие стратегии.

Практические примеры в области точности станков с ЧПУ

Для иллюстрации практического применения стратегий точности в следующих тематических исследованиях приводятся реальные примеры из разных отраслей.

Аэрокосмическая промышленность: обработка турбинных лопаток

В аэрокосмической отрасли лопатки турбин требуют размерных допусков ±0.005 мм и обработки поверхности ниже 0.4 мкм Ra. Ведущий производитель внедрил 5-осевой обрабатывающий центр с ЧПУ с линейными двигателями, активным охлаждением и внутрипроизводственной метрологией. Станок использовал алгоритмы термокомпенсации для коррекции расширения шпинделя и виброизоляции для минимизации нарушений в цехе. В результате производитель добился снижения уровня брака на 30% и улучшения производительности лопаток за счет более жестких допусков.

Медицинские приборы: ортопедические имплантаты

Ортопедические имплантаты, такие как тазобедренные суставы, требуют биосовместимых материалов и обработки поверхности ниже 0.1 мкм Ra. Компания по производству медицинских приборов использовала сверхточный станок с ЧПУ с алмазными инструментами и чистую комнату. Мониторинг состояния инструмента обеспечил постоянную производительность резки, а оптимизация параметров на основе ИИ снизила шероховатость поверхности на 15%. Полученные имплантаты соответствовали строгим нормативным требованиям и улучшили результаты лечения пациентов.

Полупроводник: Изготовление пластин

В производстве полупроводников станки с ЧПУ производят держатели пластин с допусками плоскостности менее ±0.0005 мм. Поставщик полупроводникового оборудования использовал алмазный токарный станок с аэростатическими шпинделями и чистую комнату с контролируемым климатом. Метрология в процессе производства и компенсация объемной погрешности обеспечили субмикронную точность, что позволило производить бездефектные пластины для современных микрочипов.

Будущие тенденции в области точности станков с ЧПУ

Стремление к точности в станках с ЧПУ — это развивающаяся область, обусловленная достижениями в области материалов, датчиков и цифровых технологий. Несколько тенденций формируют будущее точности ЧПУ:

1. Умное производство

Интеграция технологий Industry 4.0, таких как Интернет вещей (IoT) и аналитика больших данных, преобразует обработку с ЧПУ. Умные станки с ЧПУ, оснащенные датчиками IoT, собирают данные в реальном времени о температуре, вибрации и износе инструмента, обеспечивая предиктивное обслуживание и адаптивное управление. Например, умный станок с ЧПУ может автоматически регулировать скорость подачи для компенсации обнаруженных вибраций, повышая точность.

2. Интеграция нанотехнологий

Нанотехнологии позволяют разрабатывать станки с ЧПУ с наномасштабной точностью. Системы нанопозиционирования, использующие пьезоэлектрические приводы, достигают разрешения ниже 1 нм, открывая новые возможности для таких приложений, как производство оптических линз и квантовых устройств.

3. Устойчивая прецизионная обработка

Устойчивость становится приоритетом в обработке на станках с ЧПУ, с акцентом на энергоэффективные конструкции и экологически чистые охлаждающие жидкости. Такие стратегии точности, как минимальное количество смазки (MQL), сокращают использование охлаждающей жидкости, сохраняя при этом качество обработки поверхности, что соответствует экологическим целям.

4. Цифровые близнецы

Цифровые двойники — виртуальные копии станков с ЧПУ — позволяют осуществлять моделирование и оптимизацию процессов обработки в реальном времени. Моделируя тепловое, механическое и эксплуатационное поведение, цифровые двойники прогнозируют проблемы с точностью и рекомендуют корректирующие действия до начала обработки, что снижает затраты на пробы и ошибки.

5. Сотрудничество человека и машины

Коллаборативные роботы (коботы) и дополненная реальность (AR) повышают эффективность и точность работы оператора. Системы AR предоставляют руководство в реальном времени для настройки станка и калибровки инструмента, в то время как коботы помогают в обработке заготовок, уменьшая ошибки настройки и улучшая повторяемость.

Заключение

Точность станков с ЧПУ является краеугольным камнем современного производства, позволяя производить высококачественные компоненты в различных отраслях. Изменения точности возникают из-за механических, термических, экологических и эксплуатационных факторов, каждый из которых требует целевых стратегий для смягчения их воздействия. Улучшения механической конструкции, управление температурой, контроль окружающей среды, передовые методы эксплуатации и передовые технологии в совокупности повышают точность станков с ЧПУ, достигая допусков вплоть до ±0.0001 мм в сверхточных приложениях.

Благодаря исследованиям в области аэрокосмической промышленности, медицинских приборов и полупроводников мы видим практическое воздействие этих стратегий — от снижения уровня брака до повышения производительности продукции. Новые тенденции, такие как интеллектуальное производство, нанотехнологии и цифровые двойники, обещают еще больше раздвинуть границы точности ЧПУ, открывая новые возможности применения и устойчивые методы.

Поскольку технология ЧПУ продолжает развиваться, взаимодействие инженерии, науки о данных и человеческого опыта будет способствовать появлению следующего поколения прецизионной обработки, гарантируя, что станки с ЧПУ останутся на переднем крае промышленных инноваций.
