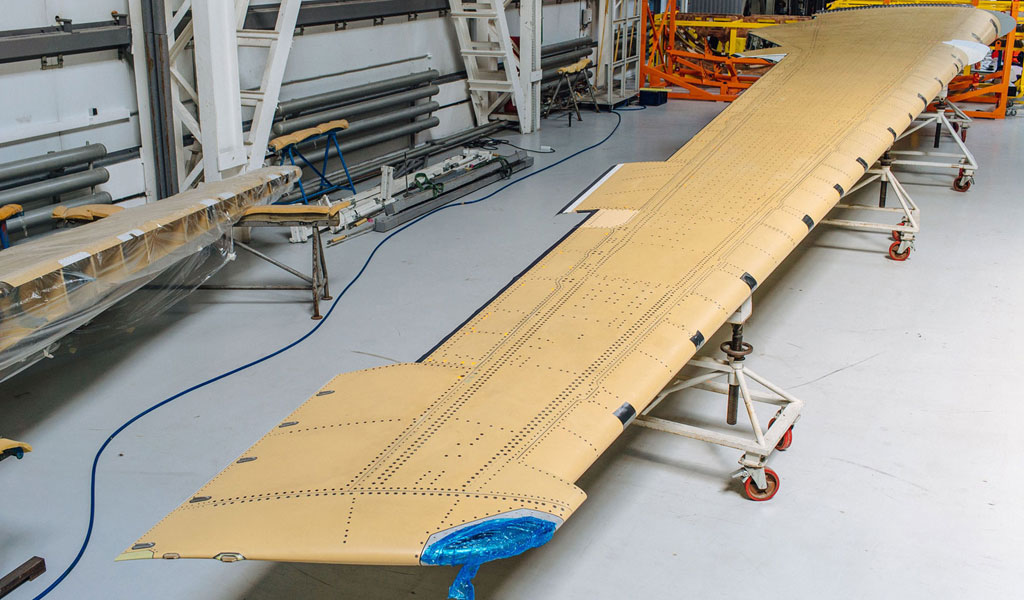

Обработка глубоких отверстий является важнейшей производственной технологией в аэрокосмической технике, в частности, для производства поверхностей крыльев самолетов. Этот процесс включает создание точных отверстий с высоким удлинением в таких материалах, как алюминиевые сплавы, титановые сплавы и полимеры, армированные углеродным волокном (CFRP), которые обычно используются в конструкциях крыльев. Эти отверстия служат различным целям, включая размещение застежкаs, отверстия для выпуска топлива и структурные усиления. Сложность конструкций крыльев самолетов в сочетании со строгими требованиями к точности, структурной целостности и усталостной прочности делает обработку глубоких отверстий сложной, но необходимой дисциплиной. В этой статье рассматриваются принципы, методы, материалы, проблемы и последние достижения в обработке глубоких отверстий для поверхностей крыльев самолетов, предоставляя всесторонний обзор, подкрепленный сравнительными таблицами.

Введение в обработку глубоких отверстий

Обработка глубоких отверстий относится к обработке отверстий с отношением глубины к диаметру, как правило, превышающим 10:1. В контексте поверхностей крыла самолета этот процесс имеет жизненно важное значение для создания отверстий, которые обеспечивают структурную связность, аэродинамическую эффективность и эксплуатационную безопасность. Крылья самолета представляют собой сложные узлы, которые объединяют структурные компоненты, поверхности управления и топливные системы, все из которых требуют точно обработанных отверстий. Основные методы обработки глубоких отверстий включают сверление, расточку и специализированные методы, такие как винтовое фрезерование и абразивное гидроабразивное сверление. Каждый метод имеет уникальные преимущества и ограничения, на которые влияют свойства материала, характеристики отверстия и производственные ограничения.

Важность обработки глубоких отверстий в аэрокосмической отрасли невозможно переоценить. Например, Boeing 747 содержит более полумиллиона отверстий, многие из которых расположены в крыльях для заклепок, болтов и других крепежных деталей. Эти отверстия должны выдерживать циклическую нагрузку во время взлета, полета и посадки, где могут образовываться и распространяться микротрещины, что приводит к усталостному разрушению, если с ними не управляться должным образом. Разработка передовых методов и инструментов обработки была обусловлена ​​необходимостью повышения качества отверстий, уменьшения таких дефектов, как заусенцы и шероховатость поверхности, и повышения усталостной долговечности компонентов крыла.

Исторический контекст и эволюция

История обработки глубоких отверстий в аэрокосмической отрасли восходит к началу 20-го века, когда в авиастроении использовались методы ручного сверления с использованием простых спиральных сверл. Эти методы были трудоемкими и подверженными несоответствиям, особенно для глубоких отверстий в высокопрочных материалах. Внедрение станков с числовым программным управлением (ЧПУ) в середине 20-го века произвело революцию в этой области, обеспечив большую точность и повторяемость. К 1990-м годам достижения в области инструментальных материалов, таких как цементированные карбиды и сверла с покрытием, еще больше повысили эффективность и качество обработки глубоких отверстий.

В конце 20-го века аэрокосмическая промышленность начала использовать композитные материалы, такие как CFRP, для поверхностей крыльев, что потребовало новых подходов к обработке глубоких отверстий. В отличие от металлов, композиты склонны к расслоению и вытягиванию волокон во время сверления, что побудило к разработке специализированных инструментов и методов. 21-й век стал свидетелем дальнейших инноваций, включая интеграцию автоматизации, робототехники и передовых систем визуализации для мониторинга качества отверстий в реальном времени. Эти разработки были обусловлены растущей сложностью конструкций самолетов и спросом на легкие, экономичные крылья.

Материалы, используемые в поверхностях крыльев самолетов

Поверхности крыла самолета изготавливаются из различных материалов, каждый из которых представляет уникальные проблемы для обработки глубоких отверстий. Основные материалы включают:

• Алюминиевые сплавы: Алюминиевые сплавы, такие как Al2024-T3, широко используются в крыльях самолетов из-за их высокого отношения прочности к весу и устойчивости к распространению усталостных трещин. Эти сплавы относительно легко поддаются обработке, но могут страдать от образования заусенцев и деформации поверхности во время сверления.

• Титановые сплавы: Титановые сплавы, такие как Ti-6Al-4V, ценятся за высокую прочность, коррозионную стойкость и способность выдерживать экстремальные температуры. Однако их низкая теплопроводность и высокая твердость затрудняют их обработку, что приводит к износу инструмента и дефектам, связанным с нагревом.

• Полимеры, армированные углеродным волокном (CFRP): Углепластики все чаще используются в современных крыльях самолетов, таких как Boeing 787 и Airbus A350, из-за их исключительной прочности и малого веса. Сверление углепластиков требует тщательного контроля, чтобы избежать расслоения, вытягивания волокон и растрескивания матрицы.

• Гибридные стеки: Многие современные крылья имеют гибридные стеки, где слои металла и композитных материалов соединены вместе. Обработка отверстий в этих стеках особенно сложна из-за различных механических свойств составляющих материалов.

Таблица 1: Свойства распространенных материалов для крыльев самолетов

Методы обработки глубоких отверстий

Для обработки глубоких отверстий в поверхностях крыла самолета используется несколько методов, каждый из которых подходит для определенных материалов и приложений. В следующих разделах подробно описаны наиболее распространенные методы, их механизмы и их пригодность для аэрокосмических приложений.

Обычное бурение

При обычном сверлении используются спиральные сверла или специализированные сверла для глубоких отверстий для удаления материала и создания отверстий. Этот метод широко используется для алюминиевых и титановых сплавов из-за его простоты и экономической эффективности. Однако обычное сверление может привести к дефектам, таким как заусенцы, шероховатость поверхности и несоосность отверстий, особенно в глубоких отверстиях. Использование охлаждающей жидкости часто необходимо для управления выделением тепла и эвакуацией стружки.

В исследовании Al2024-T3 обычное сверление сверлами из быстрорежущей стали (HSS) без покрытия привело к более сильной деформации поверхности по сравнению с твердосплавными сверлами, что подчеркивает важность выбора материала инструмента. Было обнаружено, что применение охлаждающей жидкости уменьшает повреждение поверхности и повышает усталостную эффективность.

Винтовое фрезерование

Спиральное фрезерование, также известное как орбитальное сверление, включает вращающийся инструмент, который движется по спиральной траектории для создания отверстия. Эта техника особенно эффективна для CFRP и гибридных стеков, поскольку она минимизирует осевые силы и снижает риск расслоения. Спиральное фрезерование обеспечивает более гладкие стенки отверстия и позволяет лучше контролировать диаметр и глубину отверстия.

Сравнительное исследование Al2024-T3 и Ti-6Al-4V показало, что спиральное фрезерование увеличивает усталостную долговечность по сравнению с обычным сверлением, что объясняется снижением пластической деформации и шероховатости поверхности. Однако спиральное фрезерование медленнее и требует более сложного программирования ЧПУ, что может увеличить производственные затраты.

Абразивно-гидроструйное бурение

Абразивно-гидроструйное сверление использует струю воды под высоким давлением, смешанную с абразивными частицами, для резки материалов. Этот нетермический процесс идеально подходит для CFRP, поскольку он позволяет избежать повреждения и расслоения, связанных с нагревом. Однако абразивно-гидроструйное сверление может привести к большей ширине пропила и менее точной геометрии отверстий по сравнению с механическим сверлением.

Последние достижения в области абразивного гидроабразивного бурения были сосредоточены на оптимизации параметров процесса, таких как давление воды и тип абразива, для улучшения качества отверстий. Исследование нержавеющей стали AISI 316L показало, что алгоритм оптимизации Grey Wolf может определять оптимальные параметры для максимизации скорости удаления материала и минимизации отклонения от круглости.

Глубокое растачивание отверстий

Глубокое сверление используется для улучшения геометрии и чистоты поверхности предварительно просверленных отверстий. Этот процесс использует одноточечные режущие инструменты или многолезвийные расточные головки для достижения жестких допусков и гладких поверхностей. Глубокое сверление особенно важно для критических применений, таких как отверстия для выпуска топлива в крыльях самолетов, где точность размеров имеет первостепенное значение.

Исследование стальной посадки высотой 300 м шестеренку компоненты продемонстрировали, что глубокая расточка отверстий в сочетании с оптимизированным программированием ЧПУ позволяет достичь значений шероховатости поверхности до 3.2 мкм, что соответствует строгим требованиям к конструкции.

Таблица 2: Сравнение методов обработки глубоких отверстий

Проблемы при обработке глубоких отверстий

Обработка глубоких отверстий для поверхностей крыла самолета представляет собой ряд проблем, обусловленных свойствами материала, геометрическими ограничениями и эксплуатационными требованиями. Эти проблемы включают:

Износ инструмента и выделение тепла

Титановые сплавы и гибридные пакеты особенно склонны вызывать износ инструмента из-за их высокой твердости и абразивной природы. Низкая теплопроводность титана приводит к накоплению тепла на границе раздела инструмента и заготовки, ускоряя износ и потенциально вызывая термические повреждения. Для смягчения этих проблем были разработаны усовершенствованные покрытия инструментов, такие как алмазоподобный углерод (DLC) и нитрид титана (TiN).

Расслоение и повреждение волокон в углепластиках

Сверление CFRP может привести к расслоению, когда слои композита разделяются, и вытягиванию волокон, когда отдельные волокна отрываются от матрицы. Эти дефекты ставят под угрозу структурную целостность и усталостные характеристики. Было показано, что такие методы, как спиральное фрезерование и использование специализированной геометрии сверла, уменьшают расслоение.

Образование заусенцев и шероховатость поверхности

Образование заусенцев является распространенной проблемой при сверлении алюминиевых и титановых сплавов, требующей дополнительных этапов постобработки, таких как снятие заусенцев. Шероховатость поверхности также влияет на усталостную долговечность, поскольку шероховатые поверхности могут выступать в качестве концентраторов напряжений. Использование охлаждающей жидкости и оптимизированных параметров резки может минимизировать эти дефекты.

Несоосность отверстий и геометрические допуски

Глубокие отверстия подвержены несоосности из-за прогиба инструмента и вибрации, особенно в приложениях с высоким отношением сторон. Поддержание жестких геометрических допусков имеет решающее значение для обеспечения надлежащей установки крепежей и структурных компонентов. Современные станки с ЧПУ и системы мониторинга в реальном времени повысили точность выравнивания.

Эвакуация стружки

Эффективная эвакуация стружки необходима при обработке глубоких отверстий для предотвращения заклинивания инструмента и повреждения поверхности. Это особенно сложно в титановых сплавах, которые производят длинную, волокнистую стружку. Для решения этой проблемы обычно используются системы охлаждения под высоким давлением и стратегии сверления с выдержкой.

Передовые технологии и инновации

Последние достижения в обработке глубоких отверстий были сосредоточены на повышении точности, эффективности и устойчивости. Ключевые инновации включают:

Автоматизация и робототехника

Интеграция роботизированных систем в обработку глубоких отверстий повысила производительность и согласованность. Роботизированные руки, оснащенные сверлильными агрегатами, могут выполнять сложные операции на больших поверхностях крыла, снижая человеческие ошибки и затраты на рабочую силу. Например, использование роботизированных сборочных систем при производстве крыла из углепластика повысило точность позиционирования отверстий.

Визуальное измерение и контроль качества

Методы визуального измерения, такие как использование камер высокого разрешения и нейронных сетей, были разработаны для оценки качества отверстий в реальном времени. Исследование компонентов CFRP показало, что система визуального измерения с использованием камеры Basler acA2440-20gm может обнаруживать входные кромки отверстий с высокой точностью, что позволяет осуществлять быстрый контроль качества.

Усовершенствованные инструментальные материалы и покрытия

Разработка новых инструментальных материалов, таких как поликристаллический алмаз (PCD) и кубический нитрид бора (CBN), улучшила производительность обработки титана и CFRP. Покрытия, такие как TiN и DLC, снижают трение и износ, продлевая срок службы инструмента и улучшая качество отверстий.

Устойчивые методы обработки

Сухое сверление и минимальное количество смазки (MQL) привлекли внимание как экологически чистые альтернативы традиционной обработке на основе СОЖ. Эти методы снижают воздействие утилизации СОЖ на окружающую среду, сохраняя при этом приемлемое качество отверстий. Исследование Al2024-T3 показало, что сухое сверление твердосплавными сверлами может достигать сравнимых показателей усталости с мокрым сверлением в оптимизированных условиях.

Таблица 3: Влияние инструментальных материалов и покрытий на обработку глубоких отверстий

Тематические исследования и приложения

Отверстия для выпуска топлива в самолете F-111

Крыло самолета F-111 оснащено вентиляционными отверстиями для потока топлива (FFVH), которые имеют решающее значение для управления топливом и структурной целостности. Исследование по оптимизации устойчивости к повреждениям показало, что оптимизация формы FFVH может улучшить усталостную долговечность на 70–92% в зависимости от размера трещины. Использование алгоритмов проектирования на основе сплайнов обеспечило гладкие, технологичные профили отверстий, что снизило концентрацию напряжений.

Панели крыла из углепластика в Boeing 787

Крылья Boeing 787, изготовленные в основном из CFRP, требуют тысяч отверстий для крепежа. Для минимизации расслоения и обеспечения высокого качества отверстий была применена спиральная фрезеровка. Для обнаружения кромок входного отверстия отверстия была внедрена визуальная измерительная система, что позволило достичь разрешения 2448 × 2048 пикселей и повысить эффективность контроля качества.

Детали из титанового сплава в Airbus A350

Airbus A350 включает в себя компоненты из титанового сплава в конструкции крыла, что требует глубокого сверления отверстий для крепежа. Исследование Ti-6Al-4V показало, что инструменты из цементированного карбида с оптимизированной геометрией могут достигать высокой эффективности и качества поверхности со значениями шероховатости поверхности ниже 3.2 мкм.

Сравнительный анализ качества отверстий

Качество отверстий является критическим фактором, определяющим производительность и долговечность поверхностей крыла самолета. Ключевые показатели включают перпендикулярность, цилиндричность, округлость, шероховатость поверхности и образование заусенцев. В следующей таблице эти показатели сравниваются для различных методов обработки и материалов.

Таблица 4: Сравнительный анализ показателей качества отверстий

Усталостные характеристики и структурная целостность

Усталостные характеристики поверхностей крыла самолета в значительной степени зависят от качества обработанных отверстий. Плохо обработанные отверстия могут выступать в качестве концентраторов напряжений, вызывая трещины, которые распространяются под циклической нагрузкой. Исследования показали, что спиральное фрезерование и глубокая расточка отверстий создают отверстия с более высокой усталостной долговечностью по сравнению с обычным сверлением из-за снижения шероховатости поверхности и пластической деформации.

В Al2024-T3 спиральное фрезерование привело к увеличению усталостной долговечности на 30% по сравнению с обычным сверлением, что объясняется более гладкими стенками отверстий и минимальным количеством заусенцев. Для CFRP использование инструментов PCD и спирального фрезерования уменьшило расслоение, повысив усталостную прочность до 40%. В титановых сплавах оптимизированные параметры резания и использование охлаждающей жидкости имели решающее значение для минимизации дефектов, связанных с нагревом, и продления усталостной долговечности.

Экологические и экономические соображения

Обработка глубоких отверстий в аэрокосмической отрасли должна обеспечивать баланс производительности с экологическими и экономическими соображениями. Традиционная обработка с использованием охлаждающей жидкости приводит к образованию значительных отходов, что побуждает к внедрению сухого сверления и MQL. Эти методы снижают воздействие на окружающую среду, но требуют тщательной оптимизации для поддержания качества отверстий.

С экономической точки зрения, высокая стоимость современных инструментов (например, сверл PCD) и процессов (например, винтового фрезерования) должна быть сопоставлена ​​с их преимуществами с точки зрения срока службы инструмента и производительности компонентов. Автоматизация и робототехника предлагают долгосрочную экономию средств за счет сокращения рабочей силы и повышения производительности, но первоначальные инвестиционные затраты могут быть существенными.

Будущие направления

Будущее глубокой обработки отверстий для поверхностей крыла самолета лежит в интеграции новых технологий и устойчивых практик. Основные направления включают:

• Интеграция аддитивного производства: Сочетание аддитивного производства с глубокой обработкой отверстий для создания гибридных компонентов с предварительно сформированными отверстиями, что сокращает время обработки и отходы материала.

• Искусственный интеллект и машинное обучение: Использование ИИ для оптимизации параметров резания и прогнозирования износа инструмента, повышение эффективности и качества.

• Материалы нового поколения: Разработка технологий обработки современных материалов, таких как керамические матричные композиты (КМК) и графен-армированные полимеры, которые обладают превосходными прочностными и весовыми характеристиками.

• Стабильность: Расширение использования экологически чистых методов обработки, таких как криогенное охлаждение, для снижения воздействия на окружающую среду.

Заключение

Обработка глубоких отверстий является краеугольным камнем производства крыльев самолетов, позволяя создавать точные, высококачественные отверстия, которые обеспечивают структурную целостность и эксплуатационную безопасность. Развитие таких методов, как винтовое фрезерование, абразивное гидроабразивное сверление и глубокая расточка отверстий, решило проблемы, связанные с такими материалами, как алюминий, титан и углепластики. Достижения в области автоматизации, визуального измерения и инструментальных материалов еще больше расширили область, в то время как устойчивые методы формируют ее будущее. Поскольку конструкции самолетов продолжают развиваться, обработка глубоких отверстий останется важнейшей дисциплиной, движимой потребностью в точности, эффективности и экологической ответственности.

В этой статье представлен подробный анализ обработки глубоких отверстий, подкрепленный сравнительными таблицами и примерами. Понимая принципы, проблемы и инновации в этой области, инженеры и исследователи могут продолжать расширять границы аэрокосмического производства, обеспечивая более безопасные и эффективные крылья самолетов.
