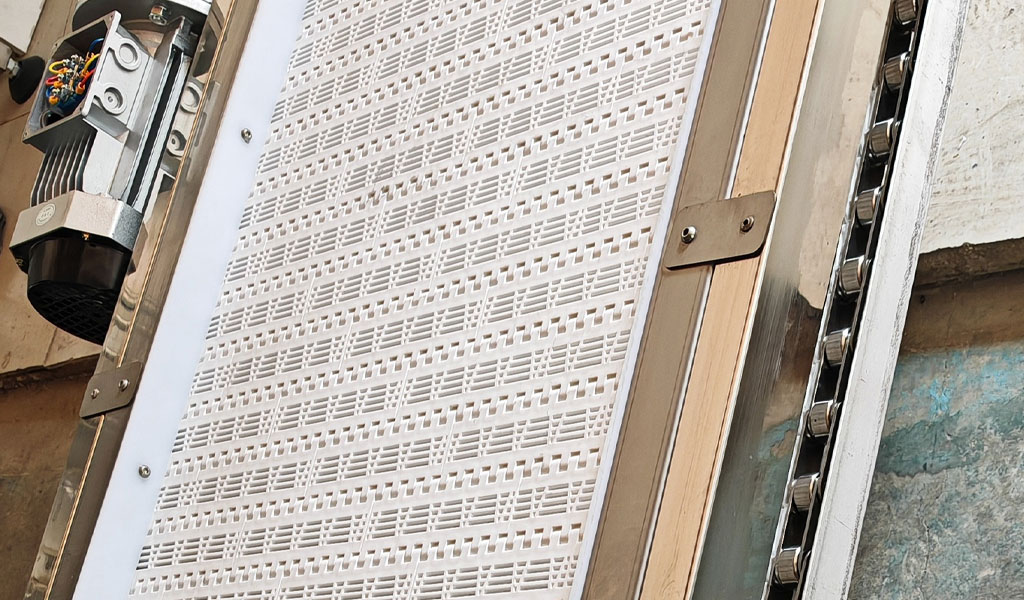

Обработка с ЧПУ (числовое программное управление) пластиковых слоистых деталей представляет собой специализированный подмножество производственных процессов, которые сочетают точность машин с компьютерным управлением с уникальными свойствами ламинированных или слоистых пластиковых материалов. Эта технология широко применяется в таких отраслях, как аэрокосмическая, автомобильная, электронная, производство медицинских приборов и потребительских товаров, благодаря универсальности, долговечности и экономической эффективности пластиковых ламинатов. Процесс включает в себя формовку, резку, сверление или фрезерование слоистых пластиковых материалов для создания компонентов с высокой точностью и определенными механическими или эстетическими свойствами. В этой статье рассматриваются принципы, материалы, процессы, приложения, проблемы и достижения в CNC-обработка деталей из пластика, что обеспечивает комплексное исследование этой важнейшей области производства.

Введение в обработку с ЧПУ

Обработка на станках с ЧПУ — это субтрактивный производственный процесс, в котором для управления инструментами и оборудованием используется предварительно запрограммированное компьютерное программное обеспечение. Процесс может работать с широким спектром материалов, включая металлы, пластик, дерево и композиты. В контексте деталей из слоистого пластика обработка на станках с ЧПУ подразумевает точное удаление материала с заготовок из слоистого пластика для достижения желаемой геометрии, допусков и отделки поверхности. Слоистые пластики, часто называемые ламинатами, состоят из нескольких слоев пластика или композитных материалов, соединенных вместе для повышения прочности, гибкости или других свойств. Эти материалы создают уникальные проблемы и возможности при обработке на станках с ЧПУ из-за их анизотропной природы и различных механических свойств в разных слоях.

История обработки с ЧПУ восходит к 1940-м годам, когда были разработаны системы числового программного управления (ЧПУ) для автоматизации станков. Интеграция компьютеров в 1970-х годах преобразовала ЧПУ в ЧПУ, что позволило повысить точность и сложность производства. Сегодня обработка с ЧПУ является краеугольным камнем современного производства, применяясь при производстве сложных пластиковых многослойных деталей для различных отраслей промышленности.

Характеристики пластиковых слоистых материалов

Пластиковые слоистые материалы, или ламинаты, представляют собой композитные структуры, состоящие из нескольких слоев пластика или материалов на основе пластика, соединенных вместе посредством таких процессов, как адгезия, нагрев или давление. Эти материалы разработаны для объединения желаемых свойств отдельных слоев, таких как прочность, гибкость, химическая стойкость или термическая стабильность. Распространенные типы пластиковых ламинатов, используемых в обработке на станках с ЧПУ, включают:

• Термореактивные ламинаты: К ним относятся такие материалы, как фенольные, эпоксидные и меламиновые ламинаты, которые отверждаются под воздействием тепла и давления, образуя жесткие, прочные структуры. Примерами являются G-10 (эпоксидно-стеклянный ламинат) и FR-4 (огнестойкий эпоксидно-стеклянный ламинат).

• Термопластичные ламинаты: Они состоят из термопластиков, таких как поликарбонат, акрил или полиэтилен, которые можно размягчить и изменить форму при нагревании. Они часто используются для гибких или полужестких деталей.

• Гибридные ламинаты: Они сочетают в себе слои пластика с другими материалами, такими как стекловолокно, углеродное волокно или металлическая фольга, для улучшения определенных свойств, таких как прочность или проводимость.

• Декоративные ламинаты: Они состоят из пластиковых слоев с эстетичной поверхностью, часто используются в потребительских товарах или архитектурных целях.

Механические свойства пластиковых ламинатов различаются в зависимости от состава, ориентации и склеивания слоев. Например, ламинаты с армированием стекловолокном или углеродным волокном демонстрируют высокую прочность на разрыв, в то время как ламинаты с гибкими термопластичными слоями обеспечивают большую ударопрочность. Анизотропная природа ламинатов — где свойства различаются вдоль разных осей — требует тщательного рассмотрения во время обработки на станках с ЧПУ, чтобы избежать таких проблем, как расслоение или неравномерный износ.

Таблица 1: Распространенные пластиковые ламинаты для обработки на станках с ЧПУ

Принципы обработки пластиковых ламинатов на станках с ЧПУ

Обработка на станках с ЧПУ пластиковых слоистых деталей включает несколько ключевых принципов, которые управляют выбором инструмента, параметрами обработки и подготовкой заготовки. Основная цель — добиться точного удаления материала при минимизации дефектов, таких как расслоение, растрескивание или термическая деградация. В следующих подразделах описываются основные аспекты процесса.

Выбор инструмента

Выбор режущих инструментов имеет решающее значение при обработке пластиковых ламинатов на станках с ЧПУ из-за их разнообразных механических свойств. Распространенные типы инструментов включают:

• Твердосплавные инструменты: Они широко используются благодаря своей прочности и способности сохранять острые края при обработке термореактивных ламинатов, таких как G-10 или FR-4.

• Инструменты с алмазным покрытием: Они предпочтительны для абразивных ламинатов, например, армированных углеродным волокном, поскольку они устойчивы к износу и обеспечивают чистые разрезы.

• Инструменты из быстрорежущей стали (HSS): Они подходят для более мягких термопластичных ламинатов, но могут быстро изнашиваться при обработке армированных материалов.

Геометрия инструмента, такая как передний угол и угол зазора, также играет важную роль. Положительные передние углы снижают силы резания и тепловыделение, а полированные канавки минимизируют адгезию материала. Для слоистых пластиков часто используются инструменты с малым углом наклона спирали, чтобы снизить риск расслоения.

Параметры обработки

Параметры обработки, включая скорость шпинделя, скорость подачи и глубину резания, должны быть оптимизированы для баланса производительности и качества детали. Ключевые соображения включают:

• Скорость вращения шпинделя: Высокие скорости вращения шпинделя (10,000 30,000–XNUMX XNUMX об/мин) обычно используются для пластмасс, чтобы добиться гладкой отделки и снизить тепловыделение. Однако чрезмерные скорости могут вызвать плавление термопластиков.

• Скорость подачи: Умеренные скорости подачи (100–500 мм/мин) предпочтительны для предотвращения чрезмерного износа инструмента или вибрации заготовки. Более низкие скорости подачи используются для сложных элементов или тонких ламинатов.

• Глубина резания: Рекомендуется небольшая глубина реза (0.1–1 мм), чтобы минимизировать нагрузку на слоистые материалы и предотвратить расслоение.

Для рассеивания тепла и удаления стружки часто используются такие методы охлаждения, как воздушное охлаждение или смазка туманом. Жидкие охлаждающие жидкости обычно избегают для пластиковых ламинатов, поскольку они могут вызвать разбухание или химическую деградацию.

Подготовка заготовки

Правильная подготовка заготовки имеет важное значение для обеспечения точности размеров и предотвращения дефектов. Слоистые пластики обычно поставляются в виде листов, панелей или предварительно сформированных заготовок, для которых могут потребоваться этапы предварительной обработки, такие как:

• Очистка поверхности: Удаление загрязнений, таких как пыль или масла, для обеспечения надлежащего зацепления инструмента.

• Крепление: Использование вакуумных столов, зажимов или клея приспособления для фиксации заготовки без создания напряжений.

• Предварительное бурение: Создание направляющих отверстий для сложных элементов с целью снижения напряжения во время окончательной обработки.

Также необходимо учитывать ориентацию слоев ламината относительно режущего инструмента, поскольку обработка параллельно слоям может увеличить риск расслоения по сравнению с перпендикулярной резкой.

Процессы обработки на станках с ЧПУ для деталей из пластика

Несколько ЧПУ процесс обработкиes используются для изготовления пластиковых слоистых деталей, каждая из которых подходит для определенной геометрии и применения. Наиболее распространенные процессы включают фрезерование, сверление, точение и маршрутизацию.

Фрезерные

Фрезерование с ЧПУ является наиболее универсальным процессом обработки пластиковых ламинатов, позволяя создавать сложные 2D и 3D геометрии. Оно подразумевает использование вращающихся многоточечных режущих инструментов для удаления материала с заготовки. Основные методы фрезерования для пластиковых ламинатов включают:

• Торцевое фрезерование: Используется для создания плоских поверхностей или уменьшения толщины листов ламината.

• Профильное фрезерование: Используется для вырезания контуров, пазов или карманов по краям или внутри заготовки.

• Гравированные: Применяется для декоративной или функциональной маркировки, такой как серийные номера или логотипы.

Фрезерование пластиковых ламинатов требует тщательного контроля траекторий инструмента, чтобы избежать чрезмерной вибрации или нагрева. Попутное фрезерование (когда инструмент вращается в том же направлении, что и подача) часто является предпочтительным для достижения более гладкой отделки и уменьшения расслоения.

Сверление с ЧПУ

Сверление используется для создания отверстий в пластиковых ламинатах для застежкаs, электрические компоненты или каналы для жидкости. Процесс является сложным из-за риска расслоения или растрескивания, особенно в тонких или хрупких ламинатах. Лучшие практики включают:

• Использование сверления методом кулачкового сверления: Пошаговое сверление с периодическим отводом инструмента для удаления стружки и снижения нагрева.

• Выбор специализированных сверл: Сверла с тупым концом или ступенчатые сверла эффективны для чистых входных и выходных отверстий.

• Подложные материалы: Размещение защитной подложки (например, дерева или пластика) под заготовкой для предотвращения расслоения на стороне выхода.

Токарная обработка с ЧПУ

Токарная обработка менее распространена для пластиковых ламинатов, но применяется для цилиндрических или вращающихся деталей, таких как проходной изоляторs или ролики. Процесс включает вращение заготовки, в то время как одноточечный режущий инструмент удаляет материал. Точение пластиковых ламинатов требует низких усилий резания и острых инструментов для предотвращения разрыва поверхности или разделения слоев.

Маршрутизация с ЧПУ

Фрезерование похоже на фрезерование, но обычно выполняется на фрезерных станках с ЧПУ, предназначенных для более мягких материалов, таких как пластик. Он широко используется для резки больших листов ламината на панели или формы для таких применений, как вывески или мебель. Фрезеры часто используют высокоскоростные шпиндели и одноканавочные инструменты для достижения чистых краев и высокой производительности.

Таблица 2: Сравнение процессов обработки пластиковых ламинатов на станках с ЧПУ

Применение многослойных пластиковых деталей, обработанных на станках с ЧПУ

Пластиковые слоистые детали, изготовленные на станках с ЧПУ, являются неотъемлемой частью многочисленных отраслей промышленности благодаря уникальному сочетанию свойств, таких как легкая конструкция, коррозионная стойкость и гибкость дизайна. В следующих подразделах рассматриваются основные области применения в различных секторах.

Аэрокосмическая промышленность:

В аэрокосмической промышленности пластиковые ламинаты, такие как G-10 и армированные углеродным волокном пластики, подвергаются механической обработке в такие компоненты, как структурные панели, изоляционные барьеры и внутренняя отделка. Эти детали обладают высоким отношением прочности к весу и устойчивостью к факторам окружающей среды, таким как влажность и колебания температуры. Обработка на станках с ЧПУ обеспечивает жесткие допуски для деталей, которые должны точно подходить к сложным узлам.

Электронная промышленность

Электронный сектор в значительной степени зависит от ламинатов типа FR-4 для печатных плат (PCB) и изоляционных компонентов. Обработка на станках с ЧПУ используется для сверления точных отверстий для монтажа компонентов, резки контуров плат и создания индивидуальных корпусов. Этот процесс обеспечивает точные допуски и сложные функции, необходимые для современной электроники.

Автомобильная промышленность:

Пластиковые ламинаты используются в автомобильной промышленности для легких внутренних панелей, компонентов приборной панели и подкапотных изоляторов. Обработка на станках с ЧПУ позволяет производителям изготавливать детали с постоянным качеством и сложной геометрией, что способствует снижению веса транспортного средства и повышению топливной эффективности.

Производство медицинского оборудования

В медицинской сфере пластиковые ламинаты, обработанные на станках с ЧПУ, используются для изготовления ручек хирургических инструментов, корпусов диагностического оборудования и компонентов имплантируемых устройств. Такие материалы, как поликарбонат и ламинаты PEEK (полиэфирэфиркетон), выбираются из-за их биосовместимости и стерилизуемости. Точная обработка гарантирует, что детали соответствуют строгим нормативным стандартам.

Потребительские товары и архитектура

Декоративные ламинаты подвергаются механической обработке в компоненты для мебели, вывесок и архитектурной облицовки. Фрезерование и фрезерование с ЧПУ позволяют создавать сложные узоры и текстуры, повышая эстетическую привлекательность этих продуктов. Прочность и простота обслуживания пластиковых ламинатов делают их идеальными для помещений с высокой проходимостью.

Проблемы обработки деталей из пластика на станках с ЧПУ

Несмотря на свои преимущества, обработка пластиковых слоистых деталей на станках с ЧПУ сопряжена с рядом проблем, которые необходимо решить для обеспечения качества и эффективности. Эти проблемы обусловлены свойствами материала, ограничениями процесса и экологическими соображениями.

расслаивание

Расслоение, или разделение слоев, является распространенной проблемой при обработке пластиковых ламинатов. Это происходит из-за чрезмерных сил резания, неправильной геометрии инструмента или несовпадения траектории инструмента с ориентацией слоя. Стратегии по уменьшению расслоения включают:

• Использование острых инструментов с низкой спиралью для уменьшения усилия сдвига.

• Оптимизация скорости подачи и глубины резания для минимизации напряжений.

• Использование методов крепления, которые равномерно распределяют зажимные усилия.

Термическая деградация

Пластиковые ламинаты, особенно термопластики, подвержены термической деградации, вызванной чрезмерным нагревом во время обработки. Плавление, деформация или обесцвечивание могут произойти, если скорость вращения шпинделя или скорость подачи не контролируются должным образом. Воздушное охлаждение и покрытия инструментов с низким коэффициентом трения могут помочь рассеивать тепло и поддерживать целостность детали.

Износ инструмента

Усиленные ламинаты, такие как стекловолокно или углеродное волокно, являются высокоабразивными и вызывают быстрый износ инструмента. Это увеличивает производственные затраты и требует частой смены инструмента. Инструменты с алмазным покрытием или поликристаллическим алмазом (PCD) часто используются для продления срока службы инструмента, но их высокая стоимость требует тщательной оптимизации процесса.

Управление пылью и стружкой

Обработка пластиковых ламинатов приводит к образованию мелкой пыли и стружки, которые могут представлять опасность для здоровья и загрязнять рабочее пространство. Эффективные системы пылеудаления и средства индивидуальной защиты (СИЗ) необходимы для поддержания безопасной рабочей среды. Кроме того, необходимо управлять удалением стружки, чтобы предотвратить засорение инструмента или повреждение поверхности.

Экологические соображения

Производство и обработка пластиковых ламинатов вызывают экологические проблемы из-за использования невозобновляемых материалов и образования отходов. Для решения этих проблем все чаще применяются устойчивые методы, такие как переработка отходов ламината или использование биопластика.

Достижения в обработке пластиковых ламинатов на станках с ЧПУ

Последние достижения в технологии обработки на станках с ЧПУ повысили эффективность, точность и устойчивость обработки пластиковых многослойных деталей. Эти разработки охватывают проектирование машин, оснастку, программное обеспечение и инновации в процессах.

Высокоскоростная обработка

Современные станки с ЧПУ с высокоскоростными шпинделями (до 60,000 XNUMX об/мин) и передовыми системами управления движением обеспечивают более высокую скорость удаления материала и более тонкую отделку поверхности. Эти станки особенно эффективны для обработки тонких или сложных ламинированных деталей без ущерба для качества.

Многоосевая обработка

Пяти- и шестиосевые станки с ЧПУ позволяют обрабатывать сложные геометрии и сокращать время настройки, обрабатывая несколько поверхностей за одну операцию. Это особенно полезно для аэрокосмических и автомобильных компонентов с изогнутыми или угловыми элементами.

Расширенный инструментарий

Инновации в инструментальных материалах, такие как нанокомпозитные покрытия и гибридные твердосплавные алмазные инструменты, продлили срок службы инструмента и улучшили производительность резки. Кроме того, адаптивные траектории инструмента, которые регулируют параметры резки в режиме реального времени, помогают оптимизировать обработку для определенных свойств ламината.

Интеграция программного обеспечения CAM

Программное обеспечение для автоматизированного производства (CAM) стало более сложным, предлагая такие функции, как моделирование, оптимизация траектории инструмента и стратегии обработки, зависящие от материала. Эти инструменты позволяют производителям предсказывать и смягчать такие проблемы, как расслоение или термическое напряжение, до начала обработки.

Автоматизация и робототехника

Интеграция робототехники и автоматизации в обработку с ЧПУ оптимизировала производственные процессы, особенно для крупносерийных приложений. Автоматизированные сменщики инструментов, системы обработки заготовок и технологии внутрипроизводственного контроля снижают затраты на рабочую силу и повышают согласованность.

Устойчивые методы обработки

Достижения в области устойчивой обработки включают разработку биоразлагаемых ламинатов и использование методов сухой обработки для устранения отходов охлаждающей жидкости. Кроме того, внедряются замкнутые системы переработки отходов ламината для сокращения отходов материала.

Таблица 3: Достижения в технологии обработки пластиковых ламинатов на станках с ЧПУ

Контроль качества и инспекция

Обеспечение качества деталей из пластика, обработанных на станках с ЧПУ, требует строгой проверки и тестирования для проверки точности размеров, целостности поверхности и механических характеристик. Общие методы контроля качества включают:

• Размерный осмотр: Использование координатно-измерительных машин (КИМ) или лазерных сканеров для проверки допусков и геометрии.

• Анализ поверхности: Использование профилометров или оптических микроскопов для оценки шероховатости поверхности и обнаружения дефектов, таких как царапины или расслоение.

• Механические испытания: Проведение испытаний на растяжение, сжатие или сдвиг для подтверждения прочности и целостности обработанных деталей.

• Неразрушающий контроль (NDT): Такие методы, как ультразвуковой контроль или рентгеновская съемка, используются для обнаружения внутренних дефектов без повреждения детали.

Системы контроля в процессе производства, такие как датчики износа инструмента или анализаторы вибрации, все чаще используются для обнаружения проблем в процессе обработки и предотвращения производства дефектных деталей.

Будущие тенденции в обработке пластиковых ламинатов на станках с ЧПУ

Будущее обработки на станках с ЧПУ для пластиковых многослойных деталей формируется новыми технологиями, требованиями рынка и экологическим давлением. Основные тенденции включают:

• Аддитивно-субтрактивное гибридное производство: Сочетание 3D-печати с обработкой на станках с ЧПУ для создания сложных ламинированных структур с минимальными отходами материала.

• Умное производство: Внедрение технологий Индустрии 4.0, таких как машины с поддержкой Интернета вещей и оптимизация процессов на основе искусственного интеллекта, для повышения производительности и качества.

• Биоламинаты: Более широкое использование экологически чистых биопластиков для соответствия экологическим нормам и предпочтениям потребителей.

• Микрообработка: Достижения в прецизионная обработка для микромасштабных ламинированных деталей, что обусловлено спросом в сфере электроники и медицинских приборов.

• Изготовление на заказ и по индивидуальному заказу: Растущее использование обработки на станках с ЧПУ для изготовления мелкосерийных индивидуальных ламинированных деталей благодаря гибким производственным системам.

Заключение

Обработка пластиковых слоистых деталей на станках с ЧПУ — это динамичная и развивающаяся область, которая играет важную роль в современном производстве. Используя точность технологии ЧПУ и уникальные свойства пластиковых ламинатов, производители могут производить высококачественные компоненты для широкого спектра применений. Несмотря на такие проблемы, как расслоение и износ инструмента, достижения в области оснастки, проектирования машин и оптимизации процессов продолжают повышать эффективность и устойчивость процесса. Поскольку отрасли требуют более легких, прочных и экологически чистых материалов, важность обработки пластиковых слоистых деталей на станках с ЧПУ будет только расти, подкрепляясь постоянными инновациями и приверженностью качеству.
